ريشة توجيه PCB XE 10x40x80L للقطع الدقيق للـ PCB
الـ ريشة توجيه PCB XE 10x40x80L هي أداة توجيه من كربيد التنجستن الصلب طُوِّرت للقطع الجانبي الدقيق، وعمل الشقوق، وفصل الألواح، وتشطيب الحواف على لوحات الدوائر المطبوعة والمواد المركبة المتوافقة. يوفّر قطر قطع 10 مم، وارتفاع قطع 40 مم، وطولًا إجماليًا 80 مم مدى الوصول والثبات اللازمين لعمليات القطع الإنتاجية المتطلبة وملفات الألواح الأكبر.
توفّر JEEFOO هذه الريشة للـ PCB من قوانغتشو، قوانغدونغ، الصين، مع دعم المصانع والموزعين ومستخدمي CNC بتأكيد المواصفات والإمداد الإنتاجي الموثوق. قبل التشغيل، تحقّق من الظرف، وانحراف المغزل، وتثبيت الشغلة، وسماكة المادة، ونظام سحب الغبار، ومسار الأداة المبرمج.
الخصائص الرئيسية وفوائد القطع
بنية صلبة من كربيد التنجستن
يوفّر جسم الكربيد الدقيق الحبيبات الصلابة ومقاومة التآكل اللازمتين للتوجيه المستمر. يساعد التثبيت الصحيح وضبط المعلمات بشكل متوازن ريشة التوجيه XE 10x40x80L PCB Router Bit على الحفاظ على المقاطع الدقيقة مع تقليل الاهتزاز والطرق والتآكل المبكر للحافة.
إخلاء فعّال للرقائق
تدعم هندسة المجاري إزالة الرقائق أثناء التوجيه. يَحفظ السحب الفعّال الغبار والرقائق بعيدًا عن منطقة القطع، ويقلل إعادة القطع، ويساعد على حماية سطح الشغلة. اتبع إجراءات السلامة المناسبة في الورشة أثناء كل عملية CNC.
قطر قطع كبير 10 مم
يُعد قطر 10 مم مناسبًا للتشكيل الجانبي المتين، والفتحات الأكبر، والتطبيقات التي تستفيد من مقطع قطع قوي. يوفّر ارتفاع القطع 40 مم مدى وصول مفيدًا، بينما يدعم الطول الإجمالي 80 مم إعدادات إنتاج مناسبة عند التحقق من الخلوص في الماكينة.
التطبيقات الموصى بها
- توجيه الملامح للـ PCB والمواد المركبة المتوافقة
- تشغيل FR-4 والألواح المقواة بالألياف الزجاجية
- المنحنيات الكبيرة والفتحات وعمليات تشطيب الحواف
- قطع الألواح الليفية عالية الكثافة والصفائح المتوافقة
- أعمال الإنتاج التي تتطلب تحكمًا متكررًا في الأبعاد
للحصول على خلفية عامة عن معدات توجيه CNC والتحكم الحركي، راجع هذا مرجع موجه CNC. يمكنك أيضًا الاطلاع على المزيد من أدوات القطع CNC من JEEFOO للمواد والأبعاد الأخرى.
كيفية استخدام ريشة التوجيه XE 10x40x80L PCB Router Bit
افحص الأداة والحامل
افحص حافة القطع قبل التركيب. نظّف الساق والظرف، واستخدم عمق تثبيت آمنًا، ولا تمسك أبدًا بمنطقة المجاري. وبما أن هذه أداة ذات قطر أكبر، فتأكد من أن المغزل والظرف والماكينة مصنفة لحجم القاطع والسرعة المبرمجة.
اختر معاملات بداية آمنة
ابدأ بسرعة المغزل ومعدل التغذية وعمق القطع بما يناسب الشغلة وصلابة الماكينة وإخلاء الرقائق. أجرِ قطع اختبارية قصيرة، وافحص الحافة، ثم اضبط المعلمات تدريجيًا. تجنب إجبار القاطع أو السماح بتراكم الحرارة عند حافة القطع.
حافظ على تثبيت آمن للشغلة
أبقِ اللوح أو الصفيحة المركبة مستوية ومدعومة بإحكام. تقلل المثبتات المستقرة الحركة، وتحمي الحواف المنجزة، وتحسن الاتساق الأبعادي. أكد خلوص الأداة، واتجاه المغزل، ومسار الأداة الكامل قبل بدء دورة الإنتاج.
دعم التوريد في قوانغتشو وغوانغدونغ
تتخذ JEEFOO من قوانغتشو، غوانغدونغ مقرًا لها، وتدعم المشترين المحليين والدوليين في اختيار أدوات التوجيه والتغليف وتوريد الطلبات المتكررة. عند طلب ريشة التوجيه XE 10x40x80L PCB Router Bit، شارك مادة اللوح، والسماكة، ونوع المغزل، والكمية المتوقعة، وجودة الحافة المستهدفة حتى يطابق الإعداد الموصى به التطبيق.
الأسئلة الشائعة
ما المواد التي يمكن لهذه الريشة تشغيلها؟
صُمِّمت لأعمال التوجيه المرتبطة بالـ PCB ومواد الألياف الزجاجية أو الصفائح المركبة المتوافقة. تعتمد الملاءمة على الصلادة، والتدعيم، والسماكة، وظروف الماكينة، لذا أجرِ اختبارًا مضبوطًا قبل الإنتاج الممتد.
كيف يمكن تحسين عمر الخدمة؟
استخدم ظرفًا دقيقًا نظيفًا، وقلل انحراف المغزل إلى الحد الأدنى، ووفّر سحبًا فعالًا للرقائق، وأبقِ الشغلة مستقرة، وتجنب الحرارة الزائدة. راقب جودة الحافة واستبدل الأداة قبل أن يسبب التآكل نتوءات أو اهتزازًا أو انحرافًا أبعاديًا.
كيف ينبغي تأكيد المواصفة؟
أكد المقاس الكامل على أنه قطر قطع 10 مم، وارتفاع قطع 40 مم، وطول إجمالي 80 مم. اتصل بـ JEEFOO في قوانغتشو، غوانغدونغ، الصين إذا كان مشروعك يتطلب قطرًا أو طول قطع أو طولًا إجماليًا آخر.

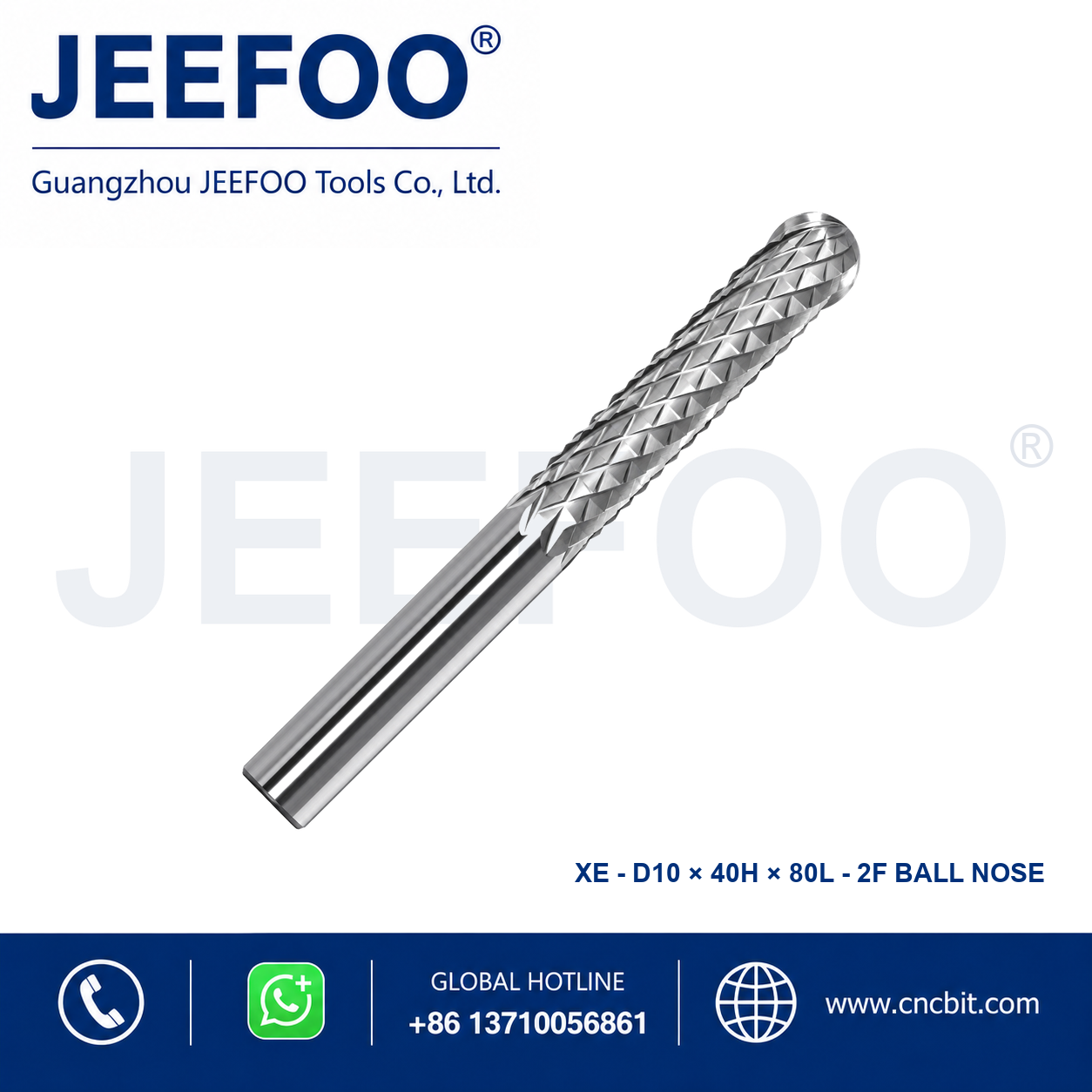

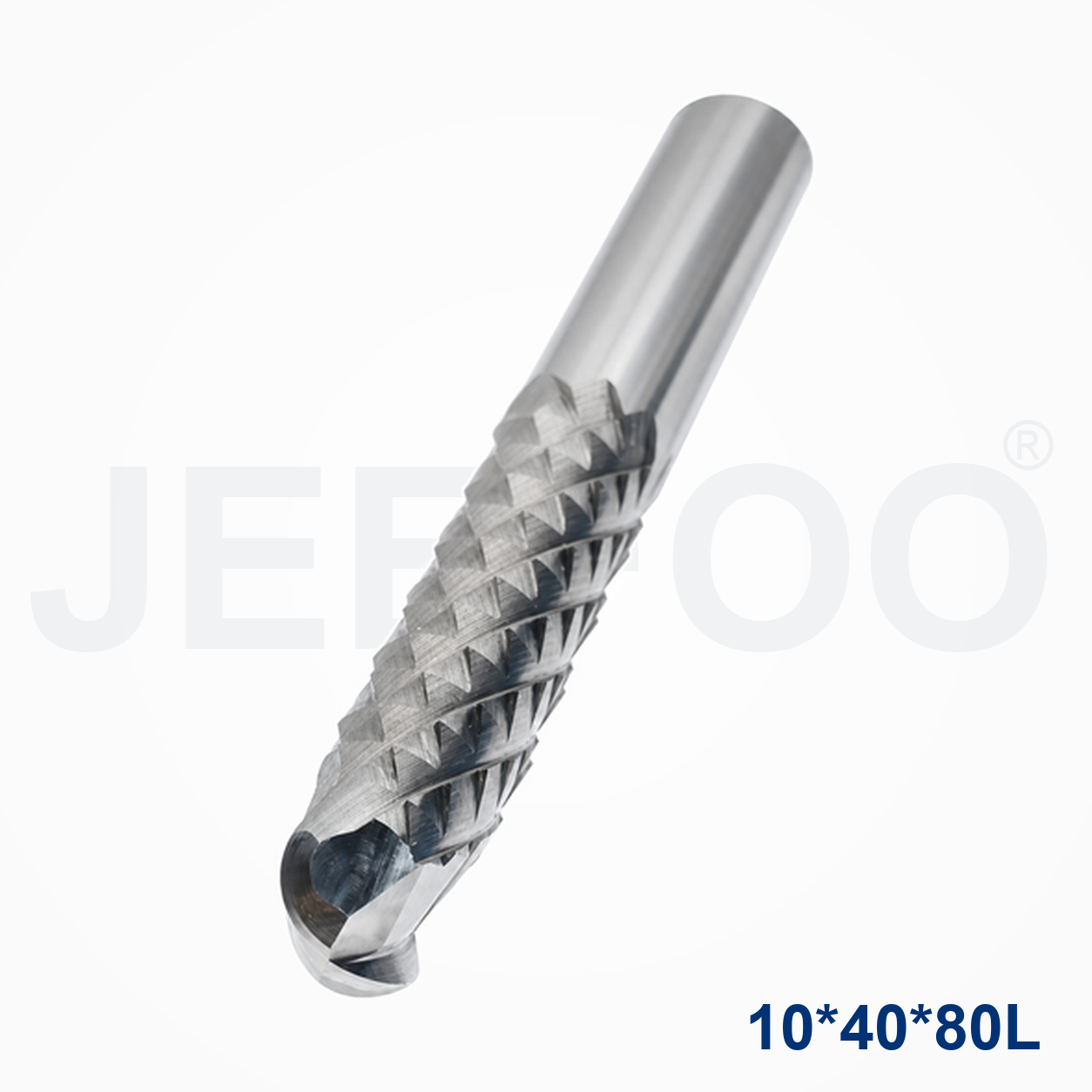

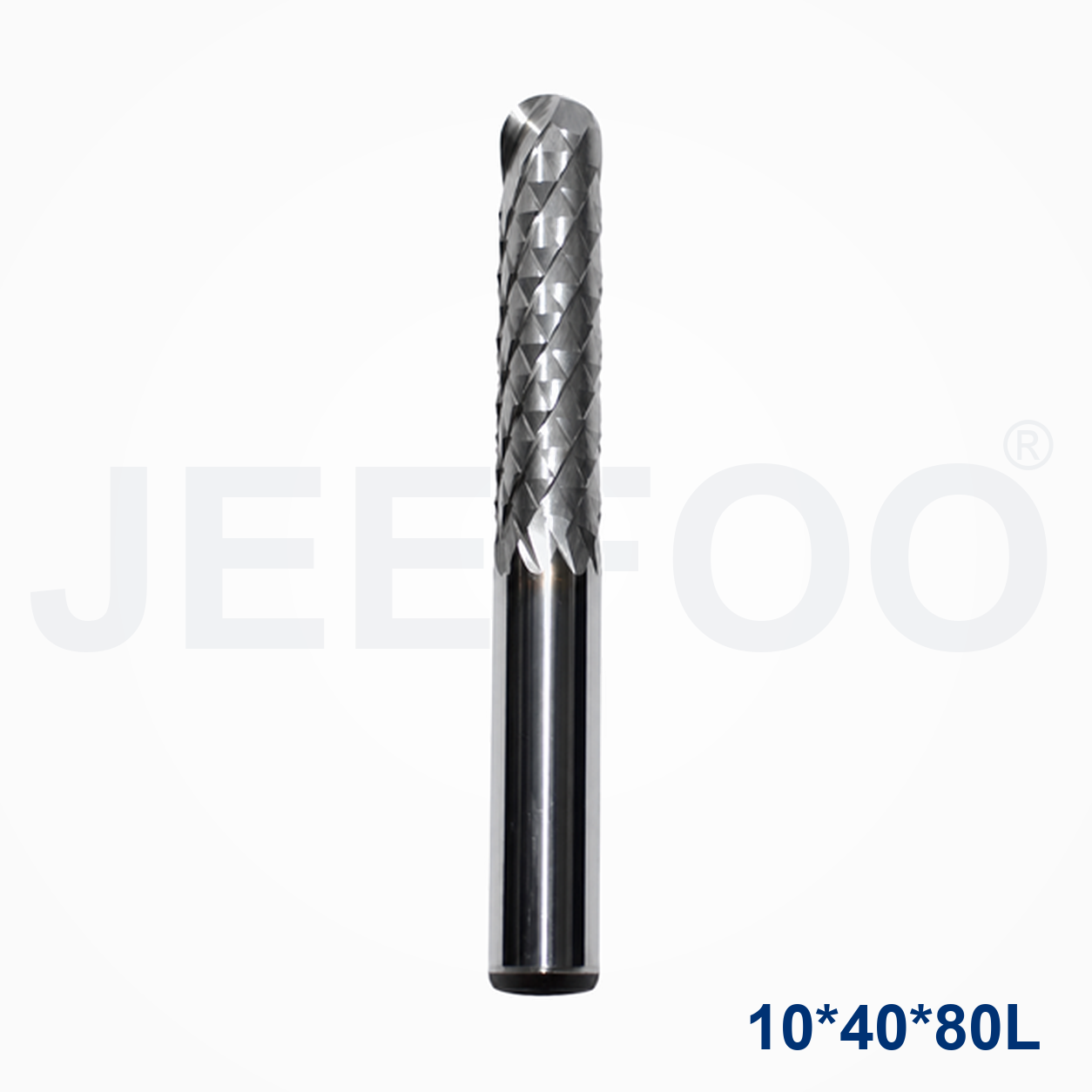

صور المنتج والمواصفات
