قاطع توجيه PCB XE 3.175xd1.2x13Hx38L للتوجيه الدقيق للدوائر المطبوعة
الـ قاطع توجيه PCB XE 3.175xd1.2x13Hx38L أداة توجيه من كربيد صلب طُوِّرت للقطع الدقيق للمحيطات، والفتح الأخدودي، وإزالة الألواح، وتشطيب الحواف على لوحات الدوائر المطبوعة. إن ساقها بمقاس 3.175 mm، وقطر القطع 1.2 mm، وارتفاع القطع 13 mm، والطول الكلي 38 mm يجعلها عملية للتشغيل المنضبط للأقطار الصغيرة حيث تكون الحواف النظيفة والأبعاد المتكررة مهمة.
تورد JEEFOO هذا القاطع من Guangzhou, Guangdong, China، مع دعم المصانع والموزعين ومستخدمي CNC بإرشادات التطبيق وتوريد إنتاجي مستقر. قبل التشغيل، تأكد من حالة الظرف، والانحراف المحوري للمغزل، وتثبيت قطعة العمل، وسماكة المادة، ومسار الأداة المبرمج.
الميزات الرئيسية ومزايا القطع
بنية مستقرة من الكربيد الصلب
يوفر جسم الكربيد الدقيق الحبيبات الصلابة ومقاومة التآكل اللازمتين للتوجيه المستمر للوحات PCB. ويساعد التثبيت الصحيح والمعلمات المتوازنة قاطع التوجيه PCB XE 3.175xd1.2x13Hx38L على الحفاظ على المقاطع الدقيقة مع تقليل الاهتزاز وتآكل الحافة المبكر.
إخلاء فعّال للرقائق
تدعم هندسة المجاري إزالة الرقائق أثناء التوجيه. ويساعد الشفط الفعّال على إبعاد الغبار عن منطقة القطع، ويقلل إعادة القطع، ويساعد في حماية سطح اللوحة. استخدم نظام تجميع غبار مناسبًا واتبع إجراءات السلامة في الورشة أثناء جميع عمليات CNC.
قطر قطع دقيق 1.2 mm
يعد قطر 1.2 mm مناسبًا للفتحات الضيقة، وملفات اللوحات التفصيلية، والسمات المدمجة. ويوفر ارتفاع القطع 13 mm مدى وصول مفيدًا، بينما يتوافق الساق القياسي 3.175 mm مع العديد من مغازل التوجيه الدقيقة وأنظمة الظرف.
التطبيقات الموصى بها
- توجيه محيط PCB وإزالة الألواح
- تشغيل ألواح FR-4 واللوحات المقواة بالألياف الزجاجية
- الفتحات الدقيقة، والمحيطات، والميزات الداخلية الصغيرة
- قطع الصفائح المركبة وألواح الألياف عالية الكثافة المتوافقة
- أعمال الإنتاج التي تتطلب جودة حافة متسقة
للحصول على خلفية عامة حول معدات التوجيه CNC والتحكم بالحركة، راجع هذا مرجع قاطع التوجيه CNC. كما يمكنك أيضًا مراجعة المزيد من أدوات القطع CNC من JEEFOO لمواد وأبعاد مختلفة.
كيفية استخدام قاطع التوجيه PCB XE 3.175xd1.2x13Hx38L
افحص الأداة والظرف
افحص حافة القطع قبل التركيب. نظف الساق والظرف، وأدخل الأداة بعمق تثبيت آمن، وتجنب الإمساك بمنطقة المجاري. استبدل الظروف البالية لأن الانحراف الزائد قد يقصر عمر الأداة ويقلل دقة التوجيه.
اختر معلمات بدء محافظة
ابدأ بإعدادات سرعة المغزل ومعدل التغذية المناسبة لقطعة العمل، وصلابة الماكينة، وعمق القطع، وإخلاء الغبار. قم بقطع تجريبي قصير، وافحص الحافة، ثم عدل التغذية والسرعة وعمق القطع تدريجيًا. تجنب إجبار القاطع أو السماح بتراكم الحرارة.
حافظ على تثبيت آمن لقطعة العمل
أبقِ اللوحة مستوية ومدعومة بإحكام. ويقلل التثبيت المستقر من الحركة، ويحمي السمات الضيقة، ويحسن الاتساق البُعدي. تأكد من خلوص الأداة قبل بدء دورة الإنتاج الكاملة.
دعم التوريد في Guangzhou وGuangdong
بمقرها في Guangzhou, Guangdong، تدعم JEEFOO المشترين المحليين والدوليين بتأكيد المواصفات، واختيار أدوات التوجيه، والتغليف، وتوريد الطلبات المتكررة. عند طلب قاطع التوجيه PCB XE 3.175xd1.2x13Hx38L، شارك مادة اللوحة، وسماكتها، ونوع المغزل، والكمية المتوقعة، وجودة الحافة المستهدفة حتى تتوافق طريقة التشغيل الموصى بها مع التطبيق.
الأسئلة الشائعة
ما المواد التي يمكن لهذا القاطع قطعها؟
هو مخصص أساسًا للوحات الدوائر المطبوعة ومواد الألياف الزجاجية أو الصفائح المركبة المتوافقة. وتعتمد الملاءمة على صلابة المادة، والتدعيم، والسماكة، وظروف الماكينة، لذا اختبر القاطع قبل عمليات الإنتاج الطويلة.
كيف يمكن تحسين عمر الأداة؟
استخدم ظرف دقة نظيفًا، وقلل الانحراف المحوري للمغزل، ووفّر إخلاءً فعالًا للرقائق، وأبقِ قطعة العمل مستقرة، وتجنب الحرارة الزائدة. راقب جودة الحافة واستبدل الأداة قبل أن يتسبب التآكل في الزوائد أو الانحراف البُعدي.
كيف ينبغي للمشترين تأكيد المواصفة؟
أكد المقاس الكامل على أنه ساق 3.175 mm، وقطر قطع 1.2 mm، وارتفاع قطع 13 mm، وطول كلي 38 mm. تواصل مع JEEFOO في Guangzhou, Guangdong, China إذا كان مشروعك يتطلب قطرًا آخر أو طول قطع آخر.

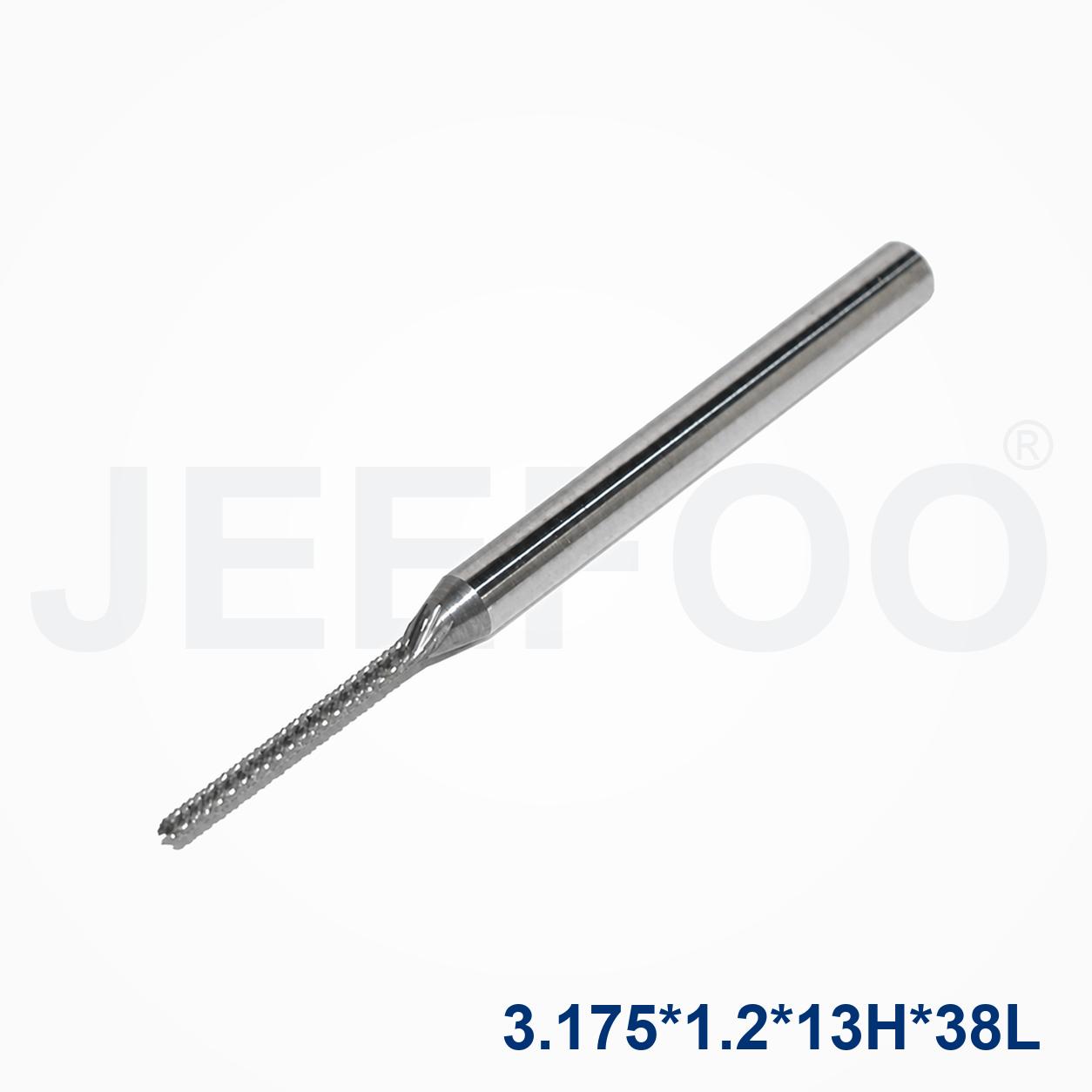

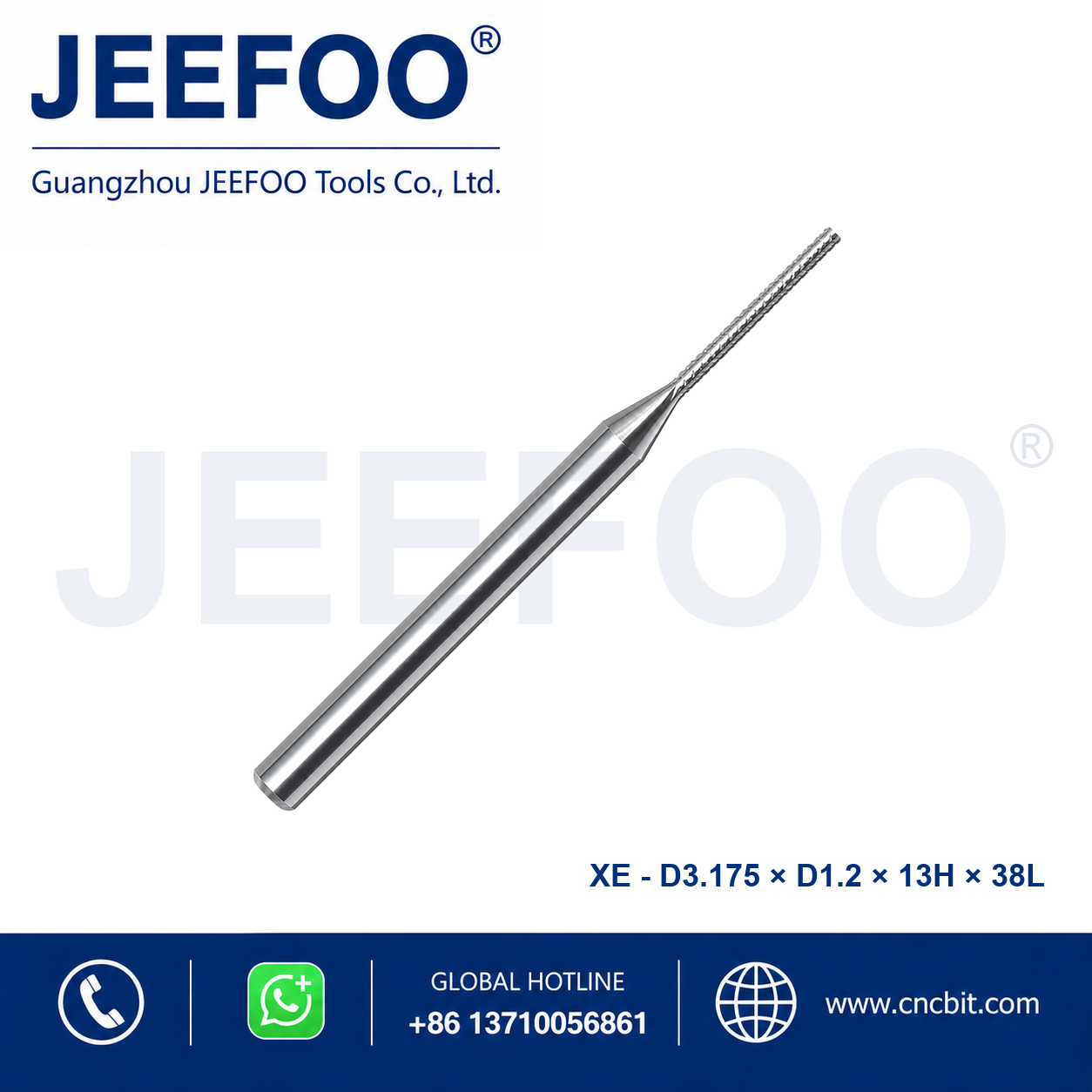

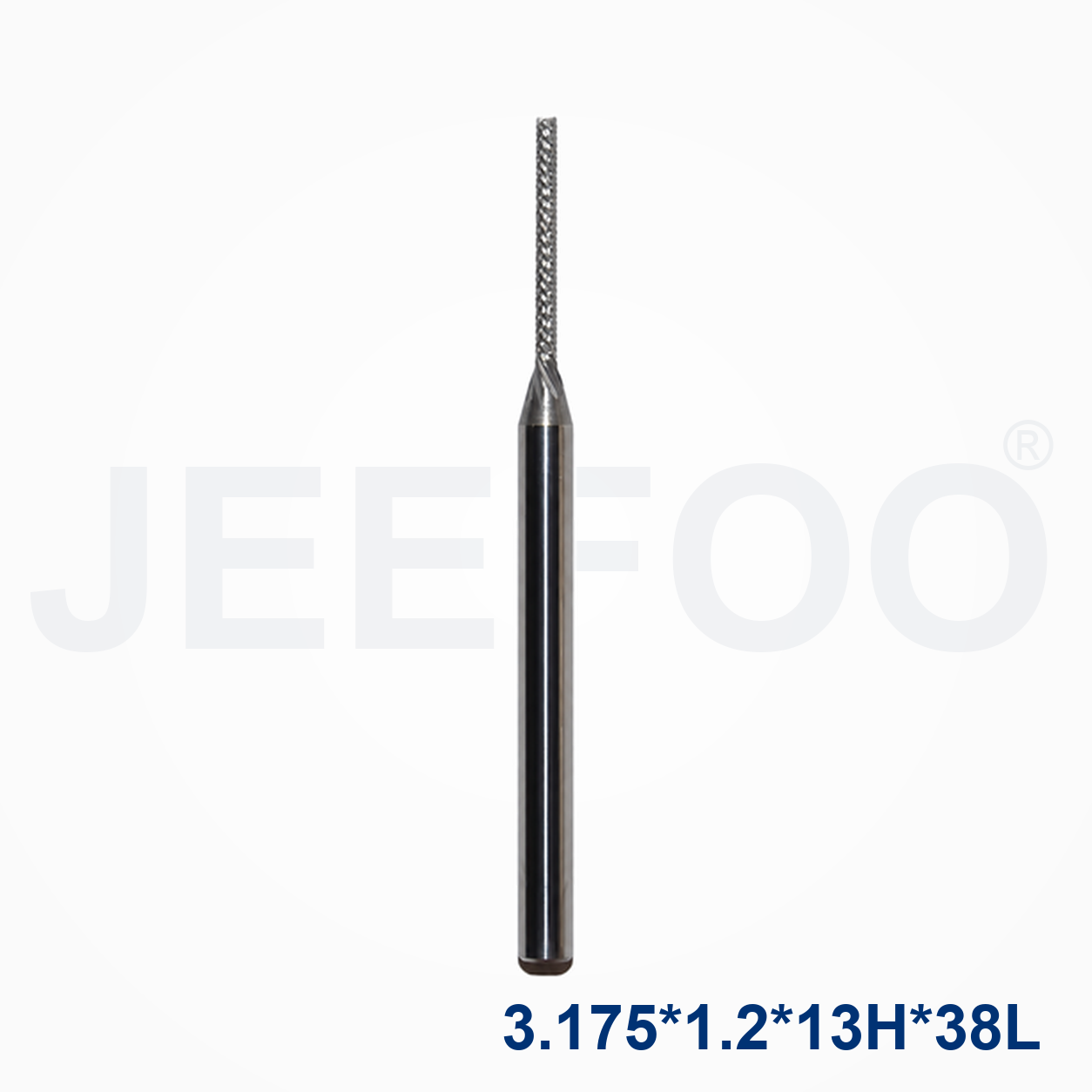

صور المنتج والمواصفات
